تلمس الشاشة بخفة فيفتح القفل، تمرر إصبعك فتتحرك الخريطة، وتضغط على حرف في لوحة المفاتيح فيظهر فورًا. نفعل ذلك مئات المرات يوميًا من دون أن نسمع نقرة ميكانيكية أو نشعر بزر يهبط تحت إصبعنا.
أمامك لوح زجاجي صلب وأملس، ومع ذلك يستطيع الهاتف تحديد موضع لمستك بسرعة ودقة تكفيان لتبدو الاستجابة فورية تقريبًا.
فكيف يعرف الهاتف أين وضعت إصبعك بالضبط؟ هل يقيس مقدار الضغط على الزجاج؟ هل توجد كاميرا خفية تراقب إصبعك؟ أم أن شيئًا آخر يحدث تحت السطح؟
الإجابة تكمن في خاصية كهربائية لا نراها تسمى السعة الكهربائية.

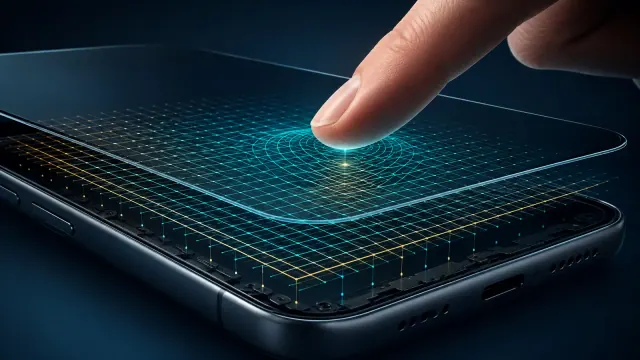

ببساطة: تحت الزجاج شبكة من الأقطاب الشفافة تكوّن مجالات كهربائية دقيقة. عندما يقترب إصبعك الموصل منها، يغيّر المجال الكهربائي والاقتران السعوي بين أقطاب الشبكة. تقيس شريحة التحكم هذا التغير، ثم تحوله إلى إحداثيات على الشاشة.
قبل شاشات اليوم: حين كانت اللمسة تعني الضغط
لم تكن كل الشاشات اللمسية تعمل بهذه الطريقة.
إذا استخدمت جهاز ملاحة قديمًا، أو جهازًا كفيًا من الأجيال السابقة، أو بعض الشاشات الصناعية وشاشات الصراف، فربما تتذكر أنك كنت تحتاج إلى الضغط على الشاشة، وأحيانًا بقلم بلاستيكي.
كانت هذه التقنية تعرف باسم الشاشات المقاوِمية (Resistive Touchscreens). وتتكون الشاشة المقاومية التقليدية من طبقتين رقيقتين موصلتين يفصل بينهما فراغ صغير جدًا. عندما تضغط على السطح تنحني الطبقة العليا حتى تلامس الأخرى، فتقيس دارة التحكم التغير الكهربائي الناتج وتستنتج موضع الضغط.
الميزة هنا أن الشاشة لا تحتاج إلى إصبع موصل للكهرباء؛ فقد تعمل بقلم بلاستيكي أو قفاز أو أي جسم قادر على الضغط على السطح بالقدر الكافي. لكن كثيرًا من هذه التصميمات القديمة كان أقل ملاءمة للمس المتعدد السلس الذي اعتدناه اليوم.
ثم انتشرت تقنية أصبحت أساس معظم الهواتف الذكية الحديثة: الشاشات السعوية المسقطة (Projected Capacitive Touchscreens).
وهنا تغير السؤال من: أين ضغط المستخدم؟ إلى: أين تغير المجال الكهربائي؟
ما الذي يختبئ تحت الزجاج؟
ما نسميه عادة «الشاشة» ليس طبقة واحدة. هناك زجاج الحماية الخارجي، وتحته طبقات الاستشعار والعرض، ثم لوحة OLED أو LCD التي تنتج الصورة التي تراها.
وفي منظومة اللمس توجد شبكة شديدة الرقة من الأقطاب الموصلة والشفافة. ومن أشهر المواد المستخدمة لصنع هذه الأقطاب أكسيد الإنديوم والقصدير (Indium Tin Oxide - ITO)، لأنه يوصل الكهرباء مع بقائه شفافًا بدرجة تسمح باستخدامه فوق لوحة العرض. وهناك أيضًا مواد وتصميمات أخرى، لذلك لا تعتمد كل الشاشات على ITO بالضرورة.
في أحد التصميمات الشائعة ترتب الأقطاب في مجموعتين متقاطعتين:
- خطوط إرسال أو قيادة (Tx): تُحفّز بإشارات كهربائية.
- خطوط استقبال أو استشعار (Rx): تقيس الاستجابة الكهربائية.
ومن العلاقة بين الخطوط المتقاطعة تنشأ خاصية تسمى السعة المتبادلة (Mutual Capacitance). وهذه الشبكة هي الخريطة الكهربائية الخفية التي تغطي الشاشة.
ما السعة الكهربائية أصلًا؟
لنفهم اللمسة، نحتاج إلى فكرة صغيرة فقط.
عندما يكون موصلان قريبين من بعضهما ويفصل بينهما عازل، تنشأ بينهما قدرة على تخزين الشحنة والتأثر بالمجال الكهربائي. تسمى هذه الخاصية السعة الكهربائية (Capacitance).
في الشاشة توجد أقطاب كثيرة مرتبة بعناية، وتعرف دارة التحكم الحالة الكهربائية المعتادة للشبكة عندما لا يقترب منها شيء.
ثم يدخل إصبعك إلى المشهد.
ماذا يفعل إصبعك فعلًا؟
جسم الإنسان يحتوي على الماء والأيونات والأملاح، ولذلك يستطيع التفاعل مع المجالات الكهربائية المحيطة به. كما أن الجسم يكون مقترنًا سعويًا بالأرض والبيئة المحيطة؛ أي إنه ليس موصولًا بسلك تأريض، لكنه يصبح جزءًا من البيئة الكهربائية التي يراقبها المستشعر.
عندما تضع إصبعك على الزجاج، يدخل في المجال الكهربائي القريب من أقطاب الشاشة، فيغيّر توزيع المجال والاقتران الكهربائي بين أقطاب الإرسال والاستقبال القريبة. وينتج عن ذلك تغير قابل للقياس في السعة المتبادلة عند المنطقة التي يوجد فوقها إصبعك.
في كثير من أنظمة السعة المتبادلة يؤدي اقتراب الإصبع إلى انخفاض الاقتران المقاس بين قطبي الإرسال والاستقبال، لأن جزءًا من المجال لم يعد يصل إلى قطب الاستقبال بالطريقة نفسها. تقارن دارة التحكم هذه القراءة بالحالة المرجعية للشبكة، ومن الفرق تستدل على وجود اللمسة.
يمكن تقريب الصورة بتخيل مجموعة مسارات غير مرئية بين نقاط متقابلة؛ حين تدخل يدك بينها يتغير ما يصل من أحد الطرفين إلى الآخر، فيعرف النظام أن شيئًا ظهر في تلك المنطقة. والتشبيه هنا للتقريب فقط؛ فالشاشة لا تستخدم أشعة ضوئية، بل تقيس تغيرًا كهربائيًا دقيقًا في الاقتران السعوي.
من تغير كهربائي صغير إلى إحداثيات رقمية
معرفة أن شيئًا ما تغير لا تكفي. الهاتف يحتاج إلى الإجابة عن سؤال أدق: أين حدث التغير؟
هنا يأتي دور شريحة التحكم باللمس (Touch Controller). تمسح الشريحة شبكة الاستشعار بصورة متكررة، وتقارن القراءات القادمة من مناطقها المختلفة.
وطرف إصبعك ليس نقطة هندسية حادة؛ فعندما تلمس الشاشة تؤثر في مجموعة من نقاط الاستشعار القريبة بدرجات متفاوتة. لذلك تحلل الشريحة نمط التغيرات، ثم تقدّر مركز منطقة اللمس لتحصل على إحداثيين: X وY.
بعدها ترسل شريحة اللمس هذه الإحداثيات إلى نظام التشغيل. ونظام التشغيل لا يعرف في البداية أنك «أردت كتابة حرف ب»؛ كل ما يعرفه هو أن لمسًا حدث عند موضع معين. ثم يطابق هذا الموضع مع ما يظهر على الشاشة: زر، أو حرف، أو صورة، أو عنصر يمكن سحبه.
كيف تعرف الشاشة أنك تستخدم إصبعين؟
هنا تظهر إحدى أهم مزايا الشاشات السعوية الحديثة: اللمس المتعدد (Multi-Touch).
ضع إصبعين على الشاشة، فينشأ نمطان منفصلان من التغير الكهربائي في منطقتين مختلفتين من الشبكة. تتعرف دارة التحكم إلى الموضعين وتتابع حركتهما، فيستطيع نظام التشغيل تفسير الإيماءات: ابتعاد الإصبعين قد يعني تكبير الصورة، واقترابهما قد يعني تصغيرها، وحركتهما معًا قد تعني تدوير عنصر أو تحريك خريطة.
ويمكن لبعض الأنظمة تتبع عدة نقاط في الوقت نفسه، لكن العدد والدقة ومعدل القراءة تختلف من جهاز إلى آخر.
لماذا لا تعمل الشاشة مع بعض القفازات؟
جرّب لمس هاتفك بقفاز شتوي سميك، وقد لا يحدث شيء.
السبب أن كثيرًا من الأقمشة والمواد المستخدمة في القفازات عازلة كهربائيًا. وجود طبقة عازلة وسميكة بين إصبعك والشاشة يضعف تأثير جسمك في المجال الكهربائي، وقد يصبح التغير أصغر من أن يميزه المستشعر عن الضوضاء الكهربائية العادية.
ولهذا تحتوي «قفازات الشاشات» عادة على ألياف موصلة في أطراف الأصابع، فتسمح بامتداد التأثير الكهربائي إلى سطح الشاشة. ومع ذلك فالأمر ليس مطلقًا؛ بعض الشاشات أكثر حساسية، وبعض القفازات الرقيقة قد تعمل، كما توفر بعض الأجهزة أوضاعًا تزيد حساسية اللمس.
ولماذا لا يعمل طرف الظفر بالطريقة نفسها؟
الظفر يتكون أساسًا من الكيراتين، وهو أقل قدرة من جلد الإصبع على إحداث التأثير الكهربائي الذي تبحث عنه الشاشة. لذلك قد لا تستجيب الشاشة عندما تحاول لمسها بطرف الظفر وحده.
وهنا يظهر الفرق بوضوح: الشاشة المقاومية تهتم بالضغط، أما الشاشة السعوية فتبحث عن تغير كهربائي تستطيع قياسه.
لماذا تضطرب الشاشة أحيانًا عندما تبتل؟
ربما حاولت استخدام هاتفك وقطرات الماء تغطي الشاشة، ثم لاحظت حركة غير متوقعة أو لمسات لم تقصدها.
الماء النقي جدًا ليس موصلًا قويًا، لكن الماء الذي نتعامل معه في حياتنا اليومية يحتوي غالبًا على أيونات وأملاح وشوائب تجعله أكثر قدرة على التأثير كهربائيًا. كما أن وجود الماء فوق مساحة من الشاشة يغير البيئة العازلة حول الأقطاب.
لهذا قد تنتج الرطوبة نمطًا من التغيرات السعوية يشبه بعض إشارات اللمس أو يشوشها، فتظهر أحيانًا لمسات غير مقصودة أو يصبح تحديد إصبعك أصعب.
وتستخدم وحدات التحكم الحديثة خوارزميات لمعالجة الإشارة ومحاولة اكتشاف أنماط الرطوبة والماء ورفض اللمسات غير المحتملة قدر الإمكان. لكن عندما تكون الشاشة مبللة بدرجة كبيرة تصبح عملية التمييز أصعب، ولذلك يبقى التجفيف أبسط حل عملي للمشكلة.
كيف تعمل أقلام اللمس؟
ليست كل أقلام الشاشات متشابهة.
القلم السعوي البسيط يحمل عادة رأسًا من مادة موصلة، ويحاول محاكاة التأثير الكهربائي الذي يتركه إصبعك. لهذا يعمل على كثير من الشاشات من دون اقتران خاص بالجهاز، لكنه لا يوفر عادة الدقة والخصائص التي تقدمها الأقلام الرقمية المتقدمة.
أما القلم الرقمي المتقدم فقد يعمل بتقنيات مختلفة. بعض الأنظمة تستخدم أقلامًا نشطة تتبادل إشارات مع طبقة استشعار أو وحدة تحكم متوافقة، بينما تستخدم أنظمة أخرى الرنين الكهرومغناطيسي، ويمكن لبعض أقلامها العمل من دون بطارية داخل القلم؛ إذ يستمد القلم الطاقة من المجال الذي تولده طبقة الاستشعار.
وبفضل هذه الأنظمة يستطيع الجهاز معرفة معلومات إضافية، مثل موضع رأس القلم بدقة أعلى، ومستوى الضغط، وزاوية الميل، وأحيانًا وجود القلم قبل ملامسته السطح.
هل الشاشة تعرف قوة ضغط إصبعك؟
الشاشة السعوية الأساسية مصممة أولًا للإجابة عن سؤال: أين يوجد الإصبع؟ لا: كم يضغط الإصبع؟
يمكن للمسة خفيفة جدًا أن تولد إشارة كافية، ولا يلزم عادة الضغط بقوة أكبر للحصول على اللمسة نفسها. أما قياس القوة فهو مسألة هندسية أخرى، وقد يحتاج إلى مستشعرات أو تقنيات إضافية.
وهل الزجاج نفسه «يشعر» بإصبعك؟
ليس بالمعنى الحرفي. الزجاج الخارجي يعمل أساسًا كطبقة حماية وواجهة شفافة وعازل يفصل إصبعك عن شبكة الأقطاب. الاستشعار يحدث في الطبقات الإلكترونية المرتبطة به، وقد تختلف طريقة دمج هذه الطبقات من شاشة إلى أخرى.
ولهذا قد يتشقق زجاج الهاتف وتظل الشاشة تستجيب للمس إذا أصاب الضرر طبقة الحماية فقط، بينما قد تتوقف منطقة كاملة عن الاستجابة إذا وصل التلف إلى شبكة الاستشعار أو التوصيلات المرتبطة بها.
ماذا يحدث عندما تكتب حرفًا واحدًا؟
تخيل أنك تكتب الآن حرف «ب».
في لحظات قصيرة جدًا يدخل إصبعك مجال شبكة الاستشعار، ويتغير الاقتران السعوي في المنطقة القريبة منه، وتلتقط شريحة اللمس نمط التغير، وتحسب الإحداثيات، ثم ترسلها إلى نظام التشغيل. تعرف لوحة المفاتيح أن الموضع يقع فوق حرف «ب»، فيسجل التطبيق الحرف وتعيد الشاشة رسم الجزء المطلوب.
أنت لا ترى أيًا من تلك المراحل. كل ما تراه هو: لمست الزجاج، فظهر الحرف.
وهذا ربما يكون أجمل ما في التقنية الجيدة؛ أن تنجح طبقات من الفيزياء وعلوم المواد والإلكترونيات والخوارزميات في إخفاء تعقيدها خلف حركة تبدو بديهية تمامًا.
في المرة القادمة التي تلمس فيها شاشة هاتفك، تذكر أن الزجاج لم يحتج إلى أن يتحرك تحت إصبعك. الذي تغير هو مجال كهربائي بالغ الصغر داخل شبكة لا تراها، ثم حولت الإلكترونيات ذلك التغير إلى إحداثيات، وحول نظام التشغيل الإحداثيات إلى أمر.
هاتفك لا «يرى» إصبعك، ولا يعرفه كما نعرف الأشياء. إنه فقط يرصد الأثر الكهربائي الصغير الذي تركه إصبعك في المكان الصحيح.
